TS型泵是长沙水泵厂天鹅天欧工业泵新一代高性能单级双吸中开式离心泵，主要适用于自来水厂、空调循环用水、供热管网系统、建筑供水、灌溉、排水泵站、电厂、工业供水系统、消防系统、船舶工业、矿山给排水等输送液体的场合。
主要性能参数范围
● 泵出口直径 Dn: 80~900mm
● 流量 Q: 22~36236m3/h
● 扬程 H: 7~300m
● 工作温度 T: -20℃~200℃
● 固体颗粒 ≤80mg/L
● 工作许用压力 ≤5Mpa
型号描述
例：TS 250-450A-L（R）- J
TS：天鹅天欧中开泵
250：水泵出口直径（mm）
450：标准叶轮直径（mm）
A： 泵叶轮外径的改变(最大直径时不表示)
L： 立式安装（vertical mount）
R： 热水型（heating water）
J： 泵转数改变（保持原来转速时不表示）
性能特点
1. 水泵两端支承间距短,泵运行稳定,振动噪声小,并可适当升速运行,使水泵适应范围更广。
2. 进出水口在同一直线上,使管线布置简单方便、美观。
3. 同一转子可反向运行，降低了水锤引起水泵损坏的风险。
4. 独特的高温型设计，水泵采用中间支撑、加厚泵体、密封冷却、轴承稀油润滑等，使水泵可应用于高达200℃的运行场合，特别适用于供热管网使用要求。
5. 泵体部分可根据使用条件的变化采取立式或卧式安装，密封可采用机械密封或填料密封。
6. 水泵外型应用工业化设计，线条清晰，符合现代审美观。
7. 选（采）用优异的水力模型，使泵的效率比同类型泵高2-3%，大大降低了泵的运行成本。
8. 必需汽蚀余量降低1-3米，从而降低土建投资，延长了使用寿命。
9. 选用进口轴承，零件材料可根据用户应用要求选用，使泵能适应各种现场运行条件，大大降低了维修成本。
10. 无调整式机械密封，更换机械密封成为轻松简单的工作。
11. 应用弹性预应力设计装配， 转子部件装拆简单迅速。
12. 装配时无须调整各种间隙。
TS型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进、出水管路及电动机（或其它原动机）。从驱动端向泵的方向看，水泵均为顺时针方向旋转，根据用户需要也可生产为逆时针方向，需在订货时特别说明。

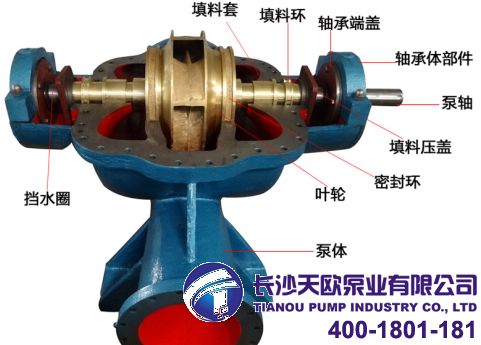

TS型泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。
叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整。叶轮的轴向力利用其叶片的对称布置达到平衡，可能残余的轴向力则由轴端的轴承承受。
泵轴由两个单列向心球轴承或四个向心推力球轴承支承，轴承装在泵体两端的轴承体内，用油脂或稀油润滑。
水泵通过弹性柱销联轴器由电动机（或其它原动机）直接驱动。
轴封为软填料密封，为了冷却润滑密封腔和防止空气进入泵内，在填料之间装有填料环，水泵工作时少量高压水通过泵盖中开面上的梯形凹槽或外部的水封管部件流入填料腔，起水封作用。根据需要，轴封也可采用机械密封。
|
零件名称
|
TS
|
TSR
|
TSM
|
TSY
|
TSF
|
|
泵 体
|
HT250
|
ZG230-450
|
QT500-7
|
HT250或ZG230-450
|
ZG1Cr18Ni9Ti
|
|
泵 盖
|
HT250
|
ZG230-450
|
QT500-7
|
HT250或ZG230-450
|
ZG1Cr18Ni9Ti
|
|
叶 轮
|
HT250
|
ZG230-450
|
QT500-7
|
ZG230-450
|
ZG1Cr18Ni9Ti
|
|
主 轴
|
45
|
40Cr
|
45
|
45
|
2Cr13
|
|
轴 套
|
HT250
|
ZG1Cr18Ni9Ti
|
QT500-7
|
HT250
|
ZG1Cr18Ni9Ti
|
|
密 封 环
|
HT250
|
ZG230-450
|
QT500-7
|
HT250
|
ZG1Cr18Ni9T
|
●注意事项
①泵安装之前，确认基础地板调平，设备水平度良好后再进行灌浆。泵和电机联轴器必须调整对准同心度，纠正长途运输颠簸造成的轻微错位。如果是挠性联轴器，并不能补偿任何明显的失调，失调可能引起快速的磨损，噪音，振动和设备的损坏。
② 设备安装以后，要连接吸入和排出管道，请勿用泵作为管道支架，所有管道均不能用泵做支撑，安装附件时，注意管道应多用直管少用弯管，以减少水头损失。在使用弯管时，泵进出口前后的直管部分应至少为管径直径的5~10倍长。吸入管必须保持一定的直度，不能过长，吸入管口要安装底阀。使用的吸入管径最好至少应比泵吸入口大一个等级而不能比泵吸入口小。吸入管道的安装应逐渐上升，请勿把卧式管道的任何部分装的高于泵吸入口。
③ 泵吸入管终端必须比最低液面低1m，
④ 出口管道上装闸阀和止回阀，止回阀能阻止停机时回流对泵的损害(泵厂对因未装止回阀造成的损坏不负责任）
⑤填料压盖不要拧得太紧，少量的泄漏可以使填料得到润滑，如停止泄漏将会引起填料烧损或轴套擦伤。
⑥启动泵时，请点试转向，确保电机接线正确。然后请逐渐慢慢打开出口阀，在任何时候请勿长时间关阀运行。
⑦ 启动泵之前，必须先灌满引水。
⑧请勿尝试在运行设备附近进行保养，检修或清理。以免造成安全事故。
●常见故障分析及排除方法
|
1、无液体排出
a,泵未注引水 b转速低，检查电压和频率 c 吸入管漏气 d吐出水头太高 e叶轮流道堵塞 f 吸入高度太高 g 转向不对 h出口阀未开
|
2、压力不够 a转速低 检查电压和频率 b液体中有气体或吸入管漏水 c转向错了 d吸入管漏气 e泵的口环间隙过大 f叶轮直径过小
|
|
3、液体排量少 a吸入管漏气 b转速低 检查电压和频率 c吐出水头太高 d吸入高度太高 e叶轮部分堵塞 f吸入水管置于水中深度不够
|
4、泵工作一阵后断流 a 吸入管漏水 b吸入高度太高 c吸入管头断开 d液体中有气体e吸入管漏气
|
|
5、电机发热 a泵负载过大 b 转速过高 c装置扬程低泵偏大流量运行 e液体比重 粘度比额定的大 f 密封咬合 g转子摩擦 h电压和频率低于额定值 i 电机毛病
|
6、密封泄漏 a安装不妥 b 密封面损坏 c介质性强 d液体中有颗粒物进入密封面 e密封干摩擦运行 f轴向窜动大
|
|
7、振动 a吸入不足 b液体中含有气体 c装置汽蚀余量不够 d 吸入口淹没深度不够 e吸入管道内有气袋 f 不同心 g 轴承磨损或松动
|
H 转子不平衡 i轴弯曲 j 叶轮堵塞或损坏 k 基础不坚固
|
|
8、填料盖过热 a填料函压得过紧 b 填料未充分润滑 c 填料规格或材料不对 d填料装配方法不对
|
9、轴承过热 a油面太低 b 油质不对或太差c轴承内有尘埃或水 d 不同心e挡水圈贴紧了轴承体
|
|
10、轴承磨损快 a 不同心 b轴弯曲 c振动大
|
e润滑不良 f轴承安装不当 g油含水 轴承有尘埃 h 轴承品牌质量差
|
长沙天鹅天欧工业泵品牌服务承诺：
产品在质量保证期内，对有缺陷的产品负责包修、包换、包退；所有质量问题投诉，24小时内作出答复。外派服务人员，做到故障不排除或未作出结论意见，不撤离现场。我厂所出厂的配件均为原装尺寸配件。我厂现生产的产品及配件与原有型号通用、通配，如出现安装尺寸及质量问题我们将无条件退换货，所有设备服务终身！（整机保修一年，易损件保修六个月）。
