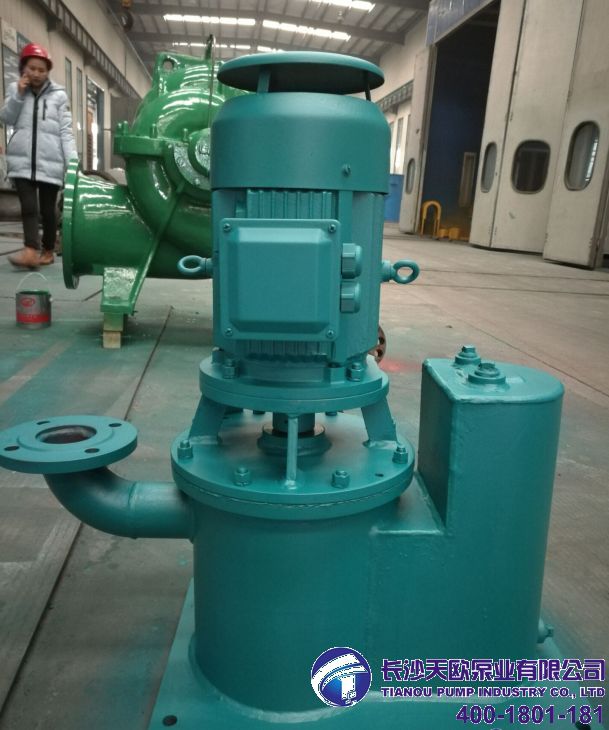

佛山长海电厂WLZ立式自吸泵发货

长沙天欧工业泵厂WLZ、WZY型无泄漏立式自吸泵

 安装注意事项

1、使用本产品之前,必须认真阅读本产品安装使用说明书及相关配套设备的安装使用说明书,在安装、使用,维护过程中,必须遵循本产品及相关配套设备的安全操作规程。

2、从电机端俯视,泵为顺时针方向旋转,转向不正确会引起设备损坏和人身伤害。

3、不宜增大泵进口管直径和多台泵并联公用取水管。这样会增加自吸时间和降低自吸高度。

4、输送浓硫酸时,禁止用水引流,否则可能造成设备损坏和人身伤害。

5、开机前检查润滑油(脂),手动盘车灵活。

6、严谨无液空转。严谨提高水泵转速。

7、不允许在出水闸阀关闭时长时间运行,否则可能造成设备损坏和人身伤害。

8、不允许用吸入管路上的闸阀来调节流量,以免产生汽蚀。

9、不允许在低于设计流量30%的情况下连续运行,除非加旁通管。

10、不允许在高于设计流量120%的情况下连续运行,以免产生汽蚀和电机超功率。

11、如果配有电加热管,只有在冬天必要使用时才使用,平时应该拆卸清洗,妥善保管,在采用电加热管前,必须先检查是否漏电,否则可能造成人身伤害。

12、在安装,维修水泵机组前必须切断电源,否则可能造成人身伤害。

13、水泵机组运行时,严谨手进入电机座,否则可能造成人身伤害。

14、水泵机组运行时,发现声音或其他故障,应立即停机检查。

15、本公司遵循对产品不断改进和完善的原则,保留技术更改的权利,将不另行通知。

16、如有任何疑问,请致电400-1801-181咨询。

 概 述

    WLZ、WZY型无泄漏立式自吸泵是填补国内空白的首创产品(专利号ZL200320114083.4),广泛应用于石油、化工、冶金、电力、钢铁、采矿、造纸、电渡、环保、消防、建筑、污水处理等行业,部分替代液下泵、长轴泵、潜水潜污泵或经常启动的情况下使用的泵,输送清水、海水、含较小颗粒(不含纤维状物质)的污水及工业废水,油料或各种腐蚀性介质。

型号意义

     100WLZ(WZY)100-32FⅡ-L

    100 —— 进、出口直径100mm

    WLZ —— 无泄漏立式自吸泵

    WZY —— 下吸式无泄漏立式自吸泵

    100 —— 设计点流量100m3/h

     32 —— 设计点扬程32m

      F —— 采用副叶轮密封

     Ⅱ—— 材料类别Ⅱ类(Ⅰ类不标注)

      L —— 液下深度mm

 性能范围(设计点)

      流量:11.2~720m3/h

      扬程:10~100m

 适用工况

1、输送介质的温度小于100℃。

2、输送介质的固相物容积比在2%以下。

3、输送介质的运动粘度为(7~23)×106/s。

4、输送介质的密度小于1100kg/m3

5、输送介质的固体颗粒直径(单位mm):

泵口径

50

65~80

100~125

150~200

250~300

颗粒直径

<3

<3.5

<4

<4.5

<5

结构特点

    与WFB型自吸泵相比,WLZ(WZY)型自吸泵具有明显技术优势:

1、水泵叶轮为闭式结构,效率较WFB泵叶轮采用的开式结构高10%~15%,同性能参数泵所配电机功率普遍低一个档次,节能显著,同时,叶轮汽蚀性能好,安装允许吸深较WFB泵深0.5~1m。

2、水泵自吸采用“多通道叶片式气水混合分离器(自吸盘)”,具有快速完成自吸过程的突出特点,较WFB型泵采用单蜗壳式压水室自吸时间缩短1/3~1/2以上,而且泵体积小,重量轻。

3、进水型式有两种:WLZ型泵采用管道式结构,进、出口可在平面360°任何方位吸入排出。WZY型泵采用下吸式,排出口可在平面270°任何方向。检修水泵时,均无需拆卸进、出口管道,特别是WZY型占地面积小,节省基建投资。

4、密封采用多面连环流体动力密封,由副叶轮密封和停机密封组成,WFB型流体动力密封未设专用停机密封,不适用于频繁启动场合。

5、联接方式为水泵和电机刚性直联。从电机端俯视,泵为顺时针方向旋转。

6、水泵进口无需像WFB泵那样带止回阀或电磁真空破坏阀等辅助设备,本身具有自动破坏虹吸的U型管特殊结构和空气平衡孔,停机时,虹吸作用不能抽空泵内储液,因此,只要首次运行时注满液体,以后运行无需加液,真正实现一次注液,终身受用。

7、水泵可配备控制柜,它具有根据液体自动启停和过载报警等多种功能,实现无人操作,自动工作。

材  质

材料

介质

零件

清水

污水

海水或腐蚀性介质

泵 体

Q235-A

Q235-A

1Cr18Ni9Ti

0Cr17Ni12Mo2

泵盖

HT250

HT250

1Cr18Ni9Ti

0Cr17Ni12Mo2

叶 轮

HT250

1Cr18Ni9Ti

1Cr18Ni9Ti

0Cr17Ni12Mo2

自吸盘

HT250

1Cr18Ni9Ti

1Cr18Ni9Ti

0Cr17Ni12Mo2

泵 轴

45

2Cr13

1Cr18Ni9Ti

1Cr18Ni9Ti

密封环

HT250

1Cr18Ni9Ti

1Cr18Ni9Ti

0Cr17Ni12Mo2

副叶轮

HT250

HT250

1Cr18Ni9Ti

0Cr17Ni12Mo2

连接管

Q235-A

Q235-A

1Cr18Ni9Ti

0Cr17Ni12Mo2

电机座

Q235-A

Q235-A

Q235-A

Q235-A

注:材料可根据用户要求选配。

Type WLZ、WZY Vertical Non-Leakage Self-suction Pump

General

Type WLZ、WZY pump which designed and developed by our factory is our country’s pioneering product (Patent No. 200320114083.4). It is widely used in the fields of petroleum, chemical, metallurgy, power station, steel, mine, paper-making, electrodeposit, environmental protection, fire-extinguishing, architecture and sewage-treating. Part of them can instead of inundated pump, long-shaft pump or pump started frequently. It is suitable for delivering clear water, seawater, sewage with little particles (no fibre), industrial waste water, oil and other medium with corrosion.

 Nomenclature

  100WLZ(WZY)100-32FⅡ-L

  100—Inlet、outlet diameter of pump is 100mm

  WLZ—Vertical non-leakage self-suction pump

  WZY—Vertical non-leakage self-suction pump with suction downward

  100—The capacity is 100m3/h at design point

  32—The head is 32m at design point

  F—Adopt vice-impeller for sealing

  Ⅱ—Material sort (No indication, when the material is Ⅰ)

  L—Submerged depth mm

 Range of performance (Design point)

  Capacity:  11.2~720m3/h,

  Head:     10~100m



Application

1.The temperature of medium is below 100℃.

2.The capacity ratio of medium is under 2%.

3.The viscosity of medium is (7~23)×10-6m2/s..

4.The density of medium is below 1100kg/m3.

 The particle diameter of medium (unit: mm)

泵口径Pump Diameter

50

65~80

100~125

150~200

250~300

颗粒直径Particle Diameter

<3

<3.5

<4

<4.5

<5

 Construction feature

  Type WLZ (WZY) self-suction pump has more advantages than type WFB self-suction pump. The feature is as following:

1. The impeller is closed structure with excellent performance. Its efficiency is 10%~15% higher and permissible installing suction depth is 0.5~1m deeper than that of type WFB pump with opened impeller. Compared with other pumps with the same performance parameter, the motor power of this kind pump can be more low, so it saves more energy.

2. Pump adopts air-water mixed vane segregator with many passages (self-suction disc) for suction, the suction speed is more fast and its self-suction time is 1/3~1/2 shorter than that of type WFB pump with single volute pressure water chamber. The pump has small cubage and light weight.

3. There are two types for water entering:Type WLZ pump adopts pipe-structure with inlet and outlet installed at any angle of plane 360°. Type WZY pump’s suction mouth is downward and outlet can be installed at any angle of plane 270°.It has the features of space-saving and less cost for construction. It needn’t dismantle inlet and outlet pipes while maintenance.

4. Seal uses dynamical sealing which includes vice-impeller sealing and breakdown sealing. But type WFB pump has no special breakdown sealing and it is not suitable for start-up frequently.

5. Connection: Pump is connected with motor through rigid coupling. View from motor end , the rotating direction of pump is clockwise.

6.It is unnecessary to fix check valve or electromagnetism vacuum-destroy valve in pump inlet, it has U pipe which can automatically break siphon and air-balance hole, when pump stops operating, siphon can not pump all water out of pump , so only when pump first starts, it should be poured liquid.

7. Pump Can be equipped with controller which can automatically start and stop pump according to liquid level, and give an alarm for over loading, pump can work automatically without any help of people.

Material

材料Material

介质 Medium

零件 Part

清水Clear Water

污水Sewage

海水或腐蚀性介质

Seawater or corrosive medium

泵 体 Pump Casing

Q235-A

Q235-A

1Cr18Ni9Ti

0Cr17Ni12Mo2

叶 轮 Impeller

HT250

1Cr18Ni9Ti

1Cr18Ni9Ti

0Cr17Ni12Mo2

自吸盘 Self-Suction Disk

HT250

1Cr18Ni9Ti

1Cr18Ni9Ti

0Cr17Ni12Mo2

泵 轴 Pump Shaft

45

2Cr13

1Cr18Ni9Ti

1Cr18Ni9Ti

密封环Sealing Ring

HT250

1Cr18Ni9Ti

1Cr18Ni9Ti

0Cr17Ni12Mo2

副叶轮 Vice-Impeller

HT250

HT250

1Cr18Ni9Ti

0Cr17Ni12Mo2

密封盖Sealing Cover

HT250

HT250

1Cr18Ni9Ti

0Cr17Ni12Mo2

轴承体 Bearing Body

Q235-A

Q235-A

1Cr18Ni9Ti

0Cr17Ni12Mo2

电机座Motor Support

Q235-A

Q235-A

Q235-A

Q235-A

泵的装配与拆卸

    泵在装配前首先检查零件有无影响装配的缺陷,并擦洗干净,方可进行装配。

    副叶轮密封泵的装配

1、把密封环装在泵体(盖)和连接管内,并打齐缝螺钉,把泵盖装在泵体内。

2、把泵盖装在泵体内,泵体上拧入不锈钢定位螺钉,并把仔细盘装在泵体内。

3、轴孔≤28mm的泵,把泵轴套入电机轴,配钻定位螺栓,转动轴,通过调整定位螺钉,检查叶轮径向跳动,要求≤0.05mm,轴孔≥38mm的泵,把电机联轴器加热至180°-220°后,热装在电机轴上,用螺栓将泵轴法兰与电机联轴器链接,检查叶轮处径向跳动,要求≤0.05mm。

4、把电机座穿入泵轴,与电机法兰联接。

5、串联装上两个骨架油封(开口向下,中间加适量润滑脂),副叶轮,并用两个螺母锁紧,(双副叶轮泵按密封盖,骨架油封,一个副叶轮,电机座,另一个副叶轮,两个锁母的顺序装配)

6、装上连接管,叶轮,并用止动垫圈和叶轮螺母锁紧,检查叶轮口患处径向跳动,要求≤0.1mm。

7、把装好的转子部件装入泵体内,用螺栓固定,盘车灵活无卡壳呆滞现象。

8、泵出口管侧装好排气阀等附件。

9、拆卸时基本按照装配顺序的反向操作,随时做标记,以利于下次装配。准备好稀释过的防锈油,以便涂于零件的加工表面。

整机安装

1、基础必须牢固,并能吸收泵的振动和永久支撑机组,基础必须足以支撑1.5倍的机组重量(包括电机)。一般采用钢筋混凝土基础,在基础上预留有地脚螺栓孔,安装水泵时放入地脚螺栓后,再进行二次灌浆。

2、请勿用泵作为管道支架,所有管道均需独立支撑,吸入管的安装高度,长度和管径应该满足计算值,尽量减少弯头,且不得小于泵进口直径,以免产生过大损失,并保证泵工作时,不超过其必须汽蚀余量,不宜增大泵进口管直径和多台泵并联公用取水管。这样会增加自吸时间和降低自吸高度。闸阀内径不得小于管子内经,止回阀装在闸阀与泵之间。

3、泵房要通风,避免过热和过于潮湿,户外使用时采用户外电机。

4、泵的管道系统和其他泵主体以外部分不属于泵厂的设计责任范畴,泵厂可以提供建议,最终由用户自行决定。

5、安装前检查现场安装设备有无损坏及遗漏。

6、清除基础上的油腻和污垢,检查基础水平。

7、吸入口不必装底阀,抽污水时需配置滤网,以免吸入超标颗粒损坏水泵影响自吸功能。

8、安装过程中,为防止落入杂物,泵所有孔眼应该盖好。

9、安装完成后,确认水泵旋转方向正确。(从电机端俯视,泵为顺时针转向)

 整机启动

 1、启动前再次确认前期工作,检查仪表仪器是否正常,确保用电安全状态。

2、打开各种仪表开关,关闭压力表(真空表)旋塞。

3、首次启动时,拧开泵体上方的加液螺塞,加满液体,然后锁紧,防止漏气而影响自吸。以后则无需加液。

4、开机时,应先打开排气阀或者开启出口闸阀至1/3开度,以便自吸过程中的气体排出,完成自吸正常输液后,打开压力表旋塞,再调节闸阀开度至泵所需要运行工况。

5、水泵超过标准自吸时间太多,仍不上水,应停机检查。

6、输送浓硫酸时,禁止用水做引流,防止造成设备损坏和人身伤害。

7、在任何情况下,水泵均不能在出水闸阀关闭时长时间运行,否则会引起水泵振动甚至输送液体汽化,可能会引起设备损坏和人身伤害。

 整机运行

 1、运行时注意轴承温度不得超过环境温度35度,最高温度不应超过75度。

2、在运行过程中注意仪器仪表的状况,如有异常应及时处理。

3、输送有结晶或沉淀介质液体时,长时间停泵不用,应从放空口排尽泵腔内的储液。

4、输送无结晶无沉淀介质液体时,如长时间停泵再用时,应检查储液是否充足,如不足,应补足后再使用。

5、当输送产生气泡,密度大或者排出管路系统水柱静止压力大的介质时,为加快排气,缩短自吸时间,泵启动后,务必打开泵体出口侧的排气阀,水泵需要自动启停时,可在排出管路上泵出口至止回阀间装自动排气阀,也可以从出口侧的排气阀直接接管至吸入池。

 设备故障原因及解决办法

故障

故障原因

解决办法

自吸不出水

1、泵体内储液不足

2、注液口和放空口漏气

3、吸入管路漏气

4、转速太低

5、泵反转

6、吸程太高或吸入管路太长

7、骨架油封损坏

8、介质粘度太大

9、密封环磨损严重

1、加足

2、拧紧旋塞

3、检查管路并消除漏气

4、检查电源电压

5、改变转向

6、降低吸程或缩减管路

7、更换骨架油封

8、对介质加热或降低吸程

9、更换密封环

流量不足

1、吸入管路等慢性漏气

2、转速低

3、进口滤网堵塞

4、出口闸阀开度太小

5、进口淹深不足,时而吸进空气

6、装置扬程偏高,选型不当

1、检查管路并消除漏气

2、检查电源电压

3、消除堵塞物

4、加大开度

5、淹深满足后运行

6、重新选型

振动噪音大

1、基础不稳

2、轴承磨损严重或轴承润滑不够

3、自吸盘未压紧或定位螺钉脱落

4、泵和电机不同心

5、联轴器弹性块损坏

6、吸程太高,水泵发生汽蚀

7、流量太大,水泵发生汽蚀

8、叶轮堵塞或松动

9、淹深不够,泵吸入空气

10、在关闭点或很小流量运行

1、加固基础

2、更换轴承或清洗加润滑油

3、压紧自吸盘或装上定位螺钉

4、重新校正同心度

5、更换弹性块

6、降低吸程

7、关小出口闸阀

8、消除堵塞物

9、淹深满足后运行

10、增大流量

轴承发热

1、泵和电机不同心

2、轴承损坏

3、润滑脂变质或干燥

1、重新校正同心度

2、更换轴承

3、更换轴承

水泵泄漏

1、密封损坏

2、副叶轮损坏

3、骨架油封损坏

4、密封环磨损严重

5、启动时排气

6、停机时介质回流

1、更换密封和轴承

2、更换副叶轮

3、更换骨架油封

4、更换密封环

5、正常现象

6、出口装止回阀
