卧式渣浆泵/压滤机专用入料泵

长沙水泵厂天欧泵业有限公司卧式渣浆泵,材质好,价格低,经久耐用!

一、产品说明:

ZJ、ZJB/ZJW/ZJE型为单级、单吸、悬臂卧式离心渣浆泵,该系列泵采用国际上先进的固液两相流理论,按最小损失原则设计。其过流部件的几何形状符合介质的流动状态,减少了涡流和撞击等局部与沿程水力损失,从而减轻了过流部件的磨损,提高了水力效率,降低了运行噪音和振动;该系列泵过流部件采用高硬合金铸铁,其材质具有高抗磨性、抗腐蚀性、抗冲击性能、从而使其寿命提高,此外,该系列泵采用动力降压,保证了浆体不易泄露。

ZJ、ZJB/ZJW/ZJE型渣浆泵可泛适用于矿山、冶金、电力、煤炭、化工、建材等行业,输送含有固体颗粒的磨蚀性和腐蚀性浆体,其固液混合物最大重量浓度:灰浆45%、矿浆60%。该系列渣浆泵规格齐全,可采用直联、皮带、液力、变频调速等传动形式,亦可根据用户需要串联或并联进行。



二、产品结构图:

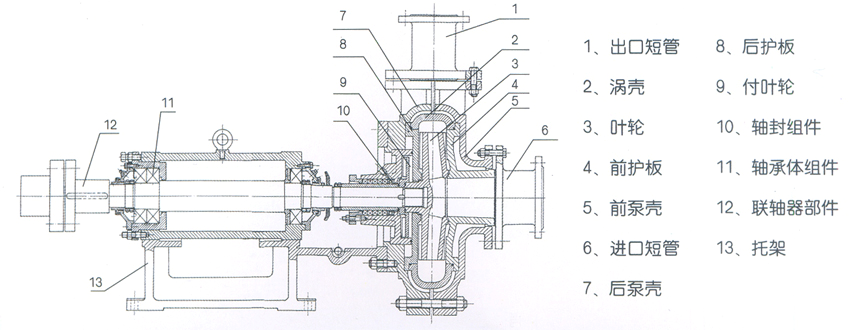

ZJ、ZJB/ZJW/ZJE渣浆泵结构图



三、结构特点:


• 采用卧式、垂直轴向中开式双泵壳结构,内衬为硬质合金。
• 高效、高扬程的叶轮设计,采用硬质合金叶轮,并具有较低的必须汽蚀余量NPSHr。
• 水平中开式轴承组件,选用高容量轴承设计,轴承采用油润滑,并配置有两套轴承冷却系统。
• 可调节叶轮与护板之间的间隙,保证泵的高效运行。
• 轴封采用填料密封、填料加付叶轮密封和集装式机械密封,适应不同的工况要求。
• 泵与驱动机可选用直联传动、三角带传动、液力偶合器传动、减速器传动。
• 泵的出口方向可按8个角度旋转安装,以适应不同的现场安装条件。
• 可采用多级串联,以满足远距离输送要求。
优点:
• 易损件寿命长
• 效率高、低能耗
• 维护方便
• 运行费用低
• 可靠性高



四、产品选型表:

型  号

   允许     配带
最大

功率

清 水 性 能

间断通过
最大粒度

重量

流量Q

扬程H

转速n

最高
效率η

汽蚀
余量
(NPSH)r

(KW)

(m3/h)

(m)

(r/min)

(%)

(m)

(mm)

(kg)

300ZJ-100

450

464-1826

15.3-65.2

300-590

81.0

2.0

88

5265

300ZJ-95

400

441-1735

13.8-58.8

300-590

78.1

3.0

88

5220

300ZJ-90

560

505-1844

21.2-79.9

400-730

82.8

3.9

85

5005

300ZJ-85

450

477-1742

18.9-71.3

400-730

79.8

3.8

85

4965

300ZJ-70

630

635-2333

16.0-76.8

490-980

80.4

3.9

92

3560

300ZJ-65

500

589-2166

13.8-66.2

490-980

77.4

3.7

92

3531

300ZJ-56

250

395-1568

9.7-46.0

490-980

80.9

3.5

96

3030

250ZJ-103

560

402-1573

29.7-110.5

400-730

74.5

2.8

69

5085

250ZJ-96

560

403-1466

25.4-93.7

400-730

77.8

3.5

69

5035

250ZJ-90

450

378-1374

22.3-82.4

400-730

73.8

3.4

69

4980

250ZJ-85

800

376-1504

30.1-128.7

490-980

76.5

3.5

76

4530

250ZJ-83

800

367-1469

28.7-122.7

490-980

75.5

3.5

76

4514

250ZJ-80

710

354-1416

26.7-114.0

490-980

73.5

3.4

76

4490

250ZJ-78

630

415-1796

21.1-102.5

490-980

71.5

3.2

76

4474

250ZJ-75

560

300-1480

20.8-97.5

490-980

77.5

3.0

72

3480

250ZJ-73

500

292-1441

19.7-92.4

490-980

76.5

3.0

72

3466

250ZJ-70

450

280-1381

18.1-84.9

490-980

74.5

2.9

72

3446

250ZJ-68

450

272-1342

17.1-80.1

490-980

73.5

2.7

72

3432

250ZJ-65

315

299-1249

15.4-71.0

490-980

76.9

3.0

72

3020

250ZJ-63

315

290-1211

14.4-66.7

490-980

75.9

3.0

72

3008

250ZJ-60

280

276-1153

13.1-60.5

490-980

73.9

2.8

72

2991

200ZJ-85

560

221-907

32.0-133.7

490-980

70.5

2.8

54

4110

200ZJ-75

355

225-900

22.8-102.9

490-980

74.1

3.0

56

3070

200ZJ-73

355

219-876

21.6-97.5

490-980

73.1

3.0

56

3056

200ZJ-70

315

205-976

19.4-86.4

490-980

75.6

2.8

56

2465

200ZJ-68

315

199-948

18.3-81.5

490-980

74.6

2.8

56

2453

200ZJ-65

250

235-950

16.4-72.0

490-980

79.6

2.5

62

2323

200ZJ-63

250

228-921

15.4-67.6

490-980

78.6

2.5

62

2311

200ZJ-60

185

218-870

13.9-62.0

490-980

82.7

2.5

62

2223

200ZJ-58

185

211-841

13.0-57.9

490-980

81.7

2.5

62

2214

      150ZJ-71

     220

   142-552

  21.8-93.8

   490-980









150ZJ-70

185

93-401

20.0-91.2

490-980

62.3

2.0

37

2245

150ZJ-65

200

150-600

17.4-75.7

490-980

70.8

2.5

48

2223

150ZJ-63

185

146-582

16.3-71.1

490-980

69.8

2.5

48

2211

150ZJ-60

160

135-550

14.7-63.5

490-980

75.9

2.5

48

2203

150ZJ-58

132

131-532

13.7-61.0

490-980

69.1

2.0

75

2063

150ZJ-58C

160

134-596

12.8-53.4

490-980

71.6

2.3

48

2019

150ZJ-57

110

95-427

13.2-56.3

490-980

67.8

1.8

32

2023

      150ZJ-55

     110

    124-504

  12.3-53.4

   490- 980

  72.9


  48

   2019

150ZJ-50

75

115-460

9.5-43.1

490-980

76.8

2.5

48

1735

150ZJ-48

75

111-442

8.7-39.7

490-980

75.8

2.5

48

1728

  150ZJ-42C

132

142-550

12.1-62.8

700-1480

77.1

2.2

69

1605

100ZJ-50

160

85-360

20.5-100.2

700-1480

69.6

2.5

34

1475

100ZJ-46

132

79-331

13.7-84.8

700-1480

67.6

2.3

34

1461

100ZJ-42

90

66-275

14.7-70.8

700-1480

71.0

2.5

35

1075

     100ZJ-42B

      90

     83-365

12.7-66.8

  700-1480

71.6

   2.5

  40



100ZJ-39

75

61-255

12.6-61.0

700-1480

69.0

2.4

35

1064

100ZJ-36

55

61-245

9.7-49.5

700-1480

71.6

2.0

32

1010

100ZJ-33

45

56-225

8.2-41.6

700-1480

69.6

1.8

32

1003

80ZJ-52

160

51-242

22.1-109.8

700-1480

56.3

2.1

21

1465

80ZJ-42

75

61-204

14.4-70.4

700-1480

66.7

2.5

24

1053

      80ZJ-39

       55

 57-189

 12.4-60.7

   700-1480

 64.7

   2.4

  24

   1042

80ZJ-36

45

46-190

9.6-51.4

700-1480

67.7

2.4

24

980

80ZJ-33

37

43-174

8.0-43.2

700-1480

65.7

2.3

24

973

65ZJ-30

15

23-79

7.4-34.8

700-1460

63.5

2.0

19

504

65ZJ-27

11

20-71

6.0-28.2

700-1460

61.5

1.8

19

500

50ZJ-50

90

27-111

  22.3-110.7

700-1480

45.1

3.0

13

1378

50ZJ-46

55

23-94

17.9-85.8

700-1480

44.7

1.4

13

1082

50ZJ-33

18.5

12-54

7.7-42.5

700-1480

42.1

2.9

13

537

        40ZJ-19

      15

8-35

   12.8-57.1

 1430-2930

 58.8

    1.3

  11

    173

40ZJ-17

7.5

4-23

9.0-44.6

1400-2900

52.4

2.5

11

121
