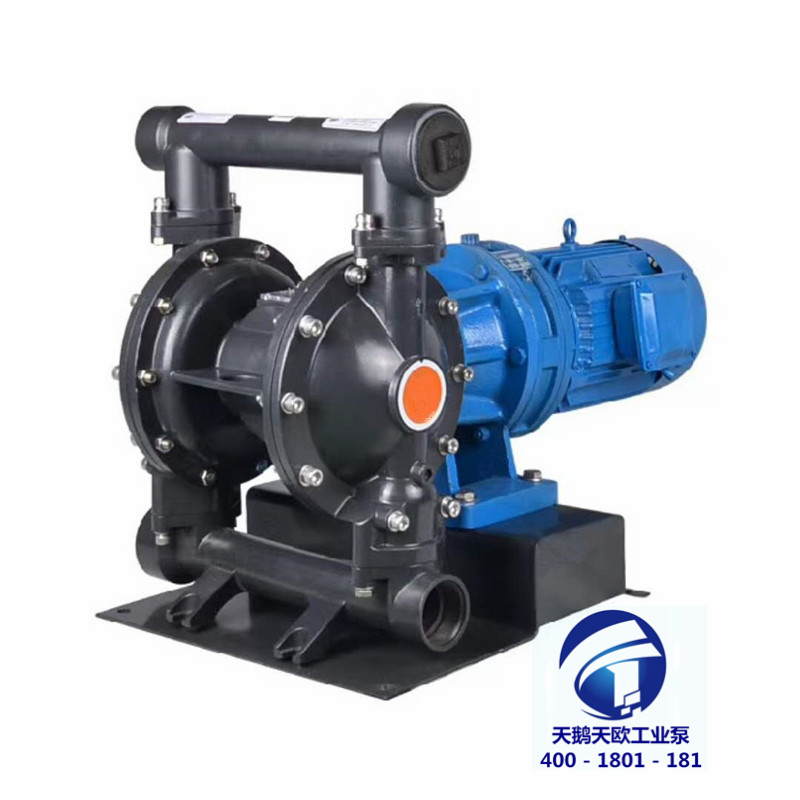

电动隔膜泵

     隔膜泵是容积泵中较为特殊的一种形式。它是依靠一个隔膜片的来回鼓动改变工作室容积从而吸入和排出液体的。

电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,来应用于石化、陶瓷、冶金等行业,特点是不需灌引水,自吸能力强。直接将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏。且泵本身无轴液封,使用寿命大大延长。应用领域:喷漆、陶瓷业中隔膜泵已占有绝对的主导地位;环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额,并具有其他泵不可替代的地位。

工作原理


电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,来应用于石化、陶瓷、冶金等行业,特点是不需灌引水,自吸能力强。

电机通过减速箱带动左右两端柱塞上面的隔膜一前一后往复运动。在左右两个泵腔内,装有上下四个单向球阀隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替地开启和关闭,从而将液体不断地吸入和排出。

工作方式



电动隔膜泵的作用方式只是在选用气动执行机构时才有,其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型),通过这四种组合形成的隔膜泵作用方式有气开和气关两种。对

五大特点


1、不需灌引水,自吸能力达7米以上。

2、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。

3、由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏。且泵本身无轴封,使用寿命大大延长。根据不同介质,隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等,完全可以满足不同用户的要求。

4、体积小重量轻:由于采用了行星摆线传动结构,故使泵型获得小尺寸如与同类型泵来比较,其体积重量均下降一半左右。

5、泵体介质流经部份,可根据用户要求,分为铸铁、不锈钢、衬胶、电机分为普通式、防爆式、调速式,该泵正应用在下列场合。

流量特性

电动隔膜泵的流量特性是指介质流过阀门的相对流量与位移(阀门的相对开度)间的关系,理想流量特性主要有直线、等百分比(对数)、抛物线和快开4种。常用的理想流量特性只有直线、等百分比(对数)、快开三种。抛物线流量特性介于直线和等百分比之间,一般可用等百分比特性来代替,而快开特性主要用于二位调节及程序控制中,因此隔膜泵特性的选择实际上是直线和等百分比流量特性的选择。

电动隔膜泵流量特性的选择可以通过理论计算,但所用的方法和方程都很复杂。多采用经验准则,具体从下几方面考虑:

1、从调节系统的调节质量分析并选择;

2、从工艺配管情况考虑;

3、从负荷变化情况分析。

口径大小

隔膜泵口径的选择和确定主要依据阀的流通能力即Cv。在各种工程的仪表设计和选型时,都要对隔膜泵进行Cv计算,并提供隔膜泵设计说明书。从隔膜泵的Cv计算到阀的口径确定,一般需经以下步骤:

1、计算流量的确定。现有的生产能力、设备负荷及介质的状况,决定计算流量的Qmax和Qmin.

2、阀前后压差的确定。根据已选择的阀流量特性及系统特点选定S(阻力系数),再确定计算压差。

3、计算Cv。根据所调节的介质选择合适的计算公式和图表,求得Cmax和Cmin.

4、选用Cv。根据Cmax,在所选择的产品标准系列中选取>Cmax且与其最接近的一级C.

5、隔膜泵开度验算。一般要求最大计算流量时的开度≯90%,最小计算流量时的开度≮10%。

6、隔膜泵实际可调比的验算。一般要求实际可调比≮10。

7、阀座直径和公称直径的确定。验证合适后,根据C确定。

常见类型

基本介绍

电动隔膜泵,采用摆线钱轮减速机传动,通过曲轴滑块机构带动双隔膜作往复无能无力,使工作腔容积发生交替变化从而达到将液体不断地吸入和排出。同时,由于隔膜材质取得了突破性的进展,大大地延长隔膜的使用寿命,因此被越来越广泛地替代部分离心泵、螺杆泵来应用于石化、陶瓷、冶金等行业。

适用场合

由于气动隔膜泵具有以上特点,所以在世界上隔膜泵自从诞生以来正逐步侵入其他泵的市场,并占有其中的一部分。如:喷漆、陶瓷业中隔膜泵已占有绝对的主导地位,而在其他的一些行业中,像环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额,并具有其他泵不可替代的地位。气动隔膜泵的优势在于:

1、由于用空气作动力,所以流量随背压(出口阻力)的变化而自动调整,适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的,如果用于粘度稍高的流体,则需要配套减速机或变频调速器,成本就大大的提高了,对于也是同样如此。

2、在易燃易爆的环境中用气动泵可靠且成本低,如燃料、火药、炸药的输送,因为:第一、接地后不可能产生火花;第二、工作中无热量产生,机器不会过热;第三、流体不会过热因为隔膜泵对流体的搅动最小。

3、在工地恶劣的地方,如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂,管路易于堵塞,这样对电泵就形成负荷过高的情况,电机发热易损。气动隔膜泵可通过颗粒且流量可调,管道堵塞时自动停止至通畅。

4、另外隔膜泵体积小易于移动,不需要地基,占地面极小,安装简便经济。可作为移动式物料输送泵。

5、在有危害性、腐蚀性的物料处理中,隔膜泵可将物料与外界完全隔开。

6、或是一些试验中保证没有杂质污染原料。

7、可用于输送化学性质比较不稳定的流体,如:感光材料、絮凝液等。这是因为隔膜泵的剪切力低,对材料的物理影响小。

产品特点


1、结构紧凑、体积小、重量轻、装拆方便;

2、传动效率高;

3、运转平稳、噪音低;

4、使用寿命长;

5、可无泄 漏输送介质;

6、可承受空载运行;

7、不需灌引水,能自吸;

8、通过性能好,大颗粒杂质、泥浆等均可毫不费力地通过;

9、根据不同介质,隔膜分为氯丁橡胶、氟橡胶、丁腈橡胶、四氟乙烯,完全可以满足不同用户的需要。过流部件也可根据用户要求,分为、不锈钢、衬胶、铝合金电,机分为普通型和防爆型。

产品优点


1、流通性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过;

2、不需要先灌引水,化工泵能力长,可以达到达7米以上;

3、品种多,泵体介质过流部分,可根据用户要求不同,分为铸铁、不锈钢、衬胶、铝合金,自吸泵电机可分普通电机、防爆电机、减速电机和电磁调速电机;

4、电动隔膜泵本身无轴封,使用寿命大大延长;根据不同介质,隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟已烯、特氟龙(F46)等,可以满足不同客户的要求。

产品用途


1、吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果浆、巧克力等;

2、泵吸油漆、树胶、颜料;

3、粘合剂和胶水等全部种类可用泵吸取;

4、各种瓦、瓷、砖器及陶器釉浆;

5、油井钻好后,用泵吸沉积物及灌浆;

6、泵吸各种污水;

7、泵吸各种乳剂和填料;

8、用泵为油轮、驳船清仓吸取仓内污水;

9、啤酒花及发酵粉稀浆、糖浆、糖蜜;

10、泵吸矿井、炕道、隧道、选矿、矿渣中的积水;

11、泵吸水泥灌浆及灰浆、各种橡胶浆;

12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器;

13、各种剧毒、易燃、易挥发液体;

14、各种强酸、强碱、强腐蚀液体;

15、作为各种压滤机前级送压装置。

注意事项


1、隔膜泵开停车负荷操作:隔膜泵是由变频电机驱动,若开停车负荷过大或过小、为尽量避免以上情况的出现,硬性规定开停车负荷都控制在30 %左右,并在仪表中设置使增减负荷都必须在一段时间内才能完成,有效的从工艺上做到了对变频器的维护。

2、隔膜泵仪表空气及润滑油压力系统操作:隔膜泵的仪表空气和润滑油压力都与主电机设有联锁,推进液的注油、排油阀为气闭阀,要始终维持一定的空气压力,两阀的最小动作压力不低于0.4MPa,所以仪表空气压力一般维持在015MPa以上,即使停泵后也不停仪表空气,以免推进液腔内的液体不够或过量,供给阀门的空气是经过过滤、油雾化的。隔膜泵在运行中,润滑油压力应不低于压力联锁值(0115MPa),且润滑油出口过滤器压差不能太大,润滑油流量窥镜内的钢球应处于上限位置,调节此流量时调节幅度不能太大,以免瞬间流量过大使压力下降太快引起联锁跳车。

隔膜泵的流量特性是指介质流过阀门的相对流量与位移(阀门的相对开度)间的关系,理想流量特性主要有直线、等百分比(对数)、抛物线和快开等4种,特性曲线和阀芯形状如图1和图2所示。常用的理想流量特性只有直线、等百分比(对数)、快开三种。

隔膜泵流量特性的选择可以通过理论计算,但所用的方法和方程都很复杂。采用经验准则,具体从下几方面考虑:①从调节系统的调节质量分析并选择;②从工艺配管情况考虑;③从负荷变化情况分析。

选择好隔膜泵的流量特性,就可以根据其流量特性确定阀门阀芯的形状和结构,但对于像隔膜阀、蝶阀等,由于它们的结构特点,不可能用改变阀芯的曲面形状来达到所需要的流量特性,这时,可通过改变所配阀门定位器的反馈凸轮外形来实现。

2、主要用途:

1.各种剧毒、易燃、易挥发液体。 8.泵吸油漆、树胶、颜料粘合剂。

2.各种强酸、强碱、强腐蚀液体。 9.各种瓷器釉浆、水泥灌浆、灰浆、泥浆。

3.可输送较高温度的介质150℃。 10.各种橡胶浆乳胶、有机溶剂、填料。

4.作为各种压滤机前级送压装置。 11.用泵为油轮驳船清仓吸取仓内污水及剩油。

5. 热水回收及循环。 12.啤酒花及发酵粉稀浆、糖浆、糖蜜。

6.油罐车、油库、油品装卸。 13.泵吸矿井、坑道、隧道、下水道中污水、沉淀物。

7.泵吸泡菜、果酱、土豆泥、巧克力等。 14.各种特殊介质的吸送。

3、性能简介:

电动隔膜泵具有下列特点:

一、不需灌引水,自吸能力达7米

二、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。

三、由于隔膜将被输送介质和传动机械件分开,隔膜分为氯丁橡胶、丁腈橡胶、氟橡胶、四氟等,完全可以满足不同用户的要求。

四、泵体介质流经部分,可根据用户要求,分为铸铁、不锈钢、铝合金,电机分为普通式和防爆式两种。

5、工作原理

电机与减速机(3)通过轴承箱(1)带动曲轴(2)旋转,由变向机构(4)将曲轴端的圆周运动转变成滑动杆(5)的轴向移动,再带动隔膜往复运动。在左右两个泵腔内,装有上下四个单向球阀、隔膜的动力造成工作腔的容积的改变。

主要比较

电动隔膜泵与电动柱塞泵性能比较

高压无气喷涂效率高,表面细腻平整,附着力强,涂料损耗少而得到建筑、机械、船舶、家具等行业的广泛使用。高压无气喷涂机分为气动式无气喷涂机,电动式无气喷涂机(柱塞泵)和电动无气喷涂机(隔膜泵),由于气动式无气喷涂机需要带压缩空气源而限制了气动喷涂机的使用。现仅将电动柱塞无气喷涂机与电动隔膜无气喷涂机作比较,柱塞泵是将直流电动机带动柱塞复运动将涂料吸入,加压后排出,由于其柱塞裸露,且柱塞在涂料中工作,在涂料研磨作用下柱塞磨损非常快,一旦配备口径较大的喷嘴,其柱塞往复频率提高,加剧柱塞的磨损,机器寿命短。而更换柱塞价格非常昂贵,如果电压不正常也将直接导致工作直流电的不正常。另外,由于大幅来回往复运动,柱塞泵的工作脉动很大,使得喷涂不稳定,涂料喷上的墙面平整度就不够好。但柱塞泵初始吸料较快是其长处。隔膜式无气喷涂机(隔膜泵),其设计是在柱塞泵基础上得到了更大的改进,原理为用电动机带动活塞往复工作(注意,活塞并不直接接触涂料),再推动隔膜运动,将涂料吸收加压后推出,通过喷嘴喷向涂装物体,由于其活塞在防磨损的油中工作,工作环境大大优化,寿命大大提高,经过掺透硬化处理的活塞更是不易损坏,加上高分子材料制成的高抗绞隔膜更使隔膜泵寿命进一步提高。运行可靠是隔膜泵的又一长处,故障率极底,对电压要求底,对环境要求底,维修容易,维修费用仅为柱塞泵的五分之一左右。隔膜泵性价比优,其优异的性能价格比将推动隔膜泵的推广。



气动隔膜泵主要由传动部分和隔膜缸头两大部分组成。传动部分是带动隔膜片来回鼓动的驱动机构,它的传动形式有机械传动、液压传动和气压传动等,其中应用较为广泛的是液压传动。隔膜泵的工作部分主要由曲柄连杆机构、柱塞、液缸、隔膜、泵体、吸入阀和排出阀等组成,其中,由曲轴连杆,柱塞和液缸构成的驱动机构与往复柱塞泵十分相似。

隔膜泵工作时,曲柄连杆机构在电动机的驱动下,带动柱塞作往复运动,柱塞的运动通过液缸内的工作液体(一般为油)而传到隔膜,使隔膜来回鼓动。

气动隔膜泵缸头部分主要由一隔膜片将被输送的液体和工作液体分开,当隔膜片向传动机构一边运动,泵缸内工作时为负压而吸入液体,当隔膜片向另一边运动时,则排出液体。被输送的液体在泵缸内被膜片与工作液体隔开,只与泵缸、吸入阀、排出阀及膜片的泵内一侧接触,而不接触柱塞以及密封装置,这就使柱塞等重要零件完全在油介质中工作,处于良好的工作状态。

隔膜片要有良好的柔韧性,还要有较好的耐腐蚀性能,通常用聚四氟乙烯、橡胶等材质制成。隔膜片两侧带有网孔的锅底状零件是为了防止膜片局部产生过大的变形而设置的,一般称为膜片限制器。气动隔膜泵的密封性能较好,能够较为容易地达到无泄漏运行,可用于输送酸、碱、盐等腐蚀性液体及高粘度液体。

在泵的两个对称工作腔中中各装有一块隔膜,由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一腔,推动腔内隔膜运动,而另一腔中气体排出。一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀,使膜片向右运动,则室的吸力使介质由入口流入,推动球阀进入室,球阀则因吸入而闭锁;室中的介质则被挤压,推开球阀由出口流出,同时使球阀闭锁,防流,就这样循环往复使介质不断从入口处吸入,出口处排出。

适用场合



由于气动隔膜泵具有以上特点,所以隔膜泵自诞生以来正逐步侵入其他泵的市场,并占有其中的重要一部分。如:喷漆、陶瓷业中隔膜泵已占有绝对的主导地位。

内部系统


隔膜泵设备系统,由一个或多个双侧泵组成,例如一个气动双隔膜泵。泵上的集合管分开,使泵的每一侧泵出多成分材料中的一种成分,一个积累器与两侧的输出相连,使泵的异相输出变为同相。隔膜式隔离阀可选用在泵的每一侧出口,从而防止混合材料回流。如果需要1:1以外的混合比,可以采用一个以上的这种泵一起使用,从而达到多种混合比。

隔膜失效监测系统,用于检测隔膜泵隔膜的泄漏。该系统包括泵,该泵具有一个工作室,内装工作液;一个泵送室,用以泵送材料进入和送出泵;和一个隔膜,用以将工作室与泵送室隔离。一个第一光纤与工作室相连接,用以传输一光学信号穿过工作液。一个第二光纤与工作室相连接,用以接收由第一光纤传出的光学信号。一个电信号建立装置,在光信号从第一光纤传出,穿过未被污染的工作液到达第二光纤时,建立第一电信号。此电信号建立装置,在光信号从第一光纤传出,穿过被污染了的工作液到达第二光纤时,建立第二电信号。当第二电信号被建立时,据此,污染材料穿过隔膜进入工作室的泄漏问题可被检测到。

隔膜泵内隔膜安装方法,它是在不影响泵的容积变化要求,又充分利用隔膜优良的抗压性能,在隔膜的几何尺寸上进行的,它具有不需增加什么成本和工作量,而又大大提高隔膜的使用寿命,保证生产的正常化和提高产品生产质量,它能适用于各种隔膜泵内隔膜安装。

输送介质

1. 泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2. 泵吸油漆、树胶、颜料。

3. 粘合剂和胶水、全部种类可用泵吸取。

4. 各种瓦、瓷、砖器及陶器釉浆。

5. 油井钻好后,用泵吸沉积物及灌浆。

6. 泵吸各种乳化剂和填料。

7. 泵吸各种污水。

8. 用泵为油轮,驳船清仓吸取仓内污水。

9. 啤酒花及发酵粉稀浆、糖浆、糖蜜。

10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。

11.泵吸水泥灌浆及灰浆,各种橡胶浆。

12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13.各种剧毒、易燃、易挥发液体。

14.各种强酸、强碱、强腐蚀液体。

15. 各种高温液体最高可耐150度。

16. 作为各种固液分离设备的前级送压装置。
