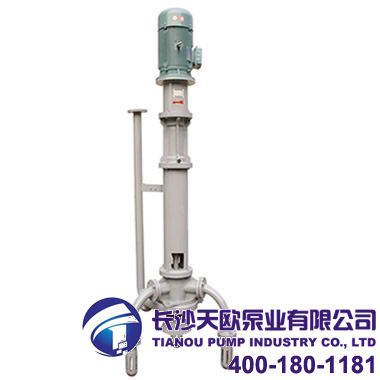

多吸头液下排污泵

一.产品简介

多吸头立式防淤排污泵是长沙天欧泵业技术人员在总结国内外同类产品先进技术的基础上研制成功的专利产品也是我厂的主导 产品。具有结构简单、安装方便、噪声低、效率高、防淤、节能等特点,在排送含有固体颗粒的污水方面具有独特功效。

二.主要用途

多吸头立式防淤排污泵主要用于冶金、矿山、电力、煤炭、造纸、轻纺、建材、机械、市政工程等工业生产部门做为矿浆、泥浆、砂浆、纸浆等各种浆体输送设备。

三.主要特点

多吸头立式防淤排污泵除具备离心泵的共性外,还有其它泵不具备的三大特点:

1、多吸头:每台泵有4个吸水头,分布在泵坑的中央和各个角落,因而吸头备用率高,吸水范围大,泵坑沉积少。

2、带搅拌:在主吸头下部装有搅拌器,可将泵坑内的沉淀物搅起,能有效的防止吸头堵塞和泵坑淤积。

3、免固定:其它类型的立式污水泵都设有托架,固定在泵坑内的预埋件上,不但安装麻烦,也给检修和泵坑清淤带来 极大的不便,而多吸头立式防淤排污泵,支吸头既是吸水头又是泵的支架,不需安装固定,只需将泵放于坑内联接出水管即 可,运行平稳,检修维护方便。

四.结构简介

PWTDL型

由立式电机、电机座、联轴器、轴承箱、轴承、主轴、筒形支架、五通、护套、泵盖、叶轮、泵壳、主吸头、支吸头、搅拌轴和搅拌轮组成。在主吸头的下部装有伞状压花板,可以防止搅拌轮工作时,将空气带吸泵内,影响泵的正常工作。

PWTDL型(上下轴承式)

该泵结构和外形与PWDDFL型基本相同,不同之处是该泵没有轴承箱,轴承成上下布置形式,但增加了上下两个轴承座,两轴承之间的间距加大,轴头采用了机械密封,因而,主轴运行摆动性小,对提高主轴的使用寿命有好处。另外,该泵的总高度比PWDDFL型低330mm。

五.适用条件

1.输送污水水温不能超过60℃。

2.污水中的固体颗粒粒径不得超过15mm。

3.被输送污水的最高允许浓度为30%左右。

4.输送介质中的固体颗粒比重不限。

5.该泵共有三种形式、三个系列、27个规格。

6.流量范围:20-120m/h。

7.扬程范围:14-44m。

六.安装顺序

安装要求按通用机械安装有关规程进行。出厂前由本公司进行整体安装调试。如由用户自行安装时,按下述安装顺序进行:

PWTDF-I型排污泵

安装轴承箱及轴,并调整好轴承间隙;

安装筒形支架、五通;

安装泵盖和叶轮;

手盘叶轮,使轴转动轻松自如;

安装泵壳、主吸水头、搅拌轴、搅拌轮、吸水弯管、支吸水头、压出管和管件,安装管件时,要使丝扣拧到位,各连接法兰之间加厚为1.5~2mm的橡胶密封垫,接口处要密封严密不漏水不渗水;

安装联轴节、电机座、电机和护套(两联轴节间隙留有1~2mm间距,防止轴承烧坏)。

PWTDL型排污泵

安装上轴承座、轴承、轴及上压盖,并调整好轴承间隙;

安装下轴承座和筒形支架,并将下轴承座固定在筒形支架内;

将上轴承座、下轴承座、筒形支架和轴联在一起;

安装下轴承、下压盖、机械密封和五通;
