D/DG 多级锅炉离心泵/自平衡泵

长沙水泵厂天欧泵业有限公司,致力于环保节能水泵的研发制造和销售,长沙26年生产经验知名泵企。免费咨询400-1801-181,0731-85785180。长沙水泵厂天欧泵业真诚期待与您共同发展!

  1、概  述

     D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体,适应于矿山和城市给排水工程使用。

    MD型泵供输送固体颗粒含量不大于1.5%的中性矿水(粒度小于0.5毫米)及类似的其它污水,被输送介质的温度不高于80℃,适于钢铁厂、矿山排水、污水输送等场合。

     DF型泵供输送温度为-20℃~105℃,不含固体颗粒,有腐蚀性的液体。

     DY型泵用于输送不含固体颗粒,温度为-20℃~150℃,粘度小于120厘沲的油类和石油产品。

     以上各型泵的进口允许压力均不超过0.6MPa。

型号意义

     D(DG、MD、DF、DY)85-67×3

     D —— 多级卧式离心泵

     DG —— 多级锅炉给水泵

     MD —— 耐磨多级离心泵

     DF —— 多级耐腐蚀离心泵

     DY —— 多级离心油泵

     85 —— 泵设计点流量为85m3/h

     67 —— 泵单级设计点扬程为67m

     3 —— 泵的级数为3

     100D16×3

     100 —— 泵进口直径为100mm

     D —— 多级卧式离心泵

     16 —— 泵单级设计点扬程为16m

     3 —— 泵的级数为3

性能范围(设计点)

     流量:6.3~600m3/h

     扬程:22.8~650m

 2、概述

    DG型次高压锅炉给水泵供输送不含固体颗粒的清水或物理化学性质类似于清水的其它液体,作为高压锅炉给水或其他高压给水之用。输送介质温度不超过160℃。适用于电厂各种容量机组的单元制及母管制给水系统。

型号意义

    DG25-80×10

    DG——多级锅炉给水泵

    25——泵的设计点流量为25m2/h

    80——泵的设计点单级扬程为80m

    10——泵的级数为10级

性能范围(设计点):

    流量Q=25~150m3/h

    扬程H=476~985m


结构特点

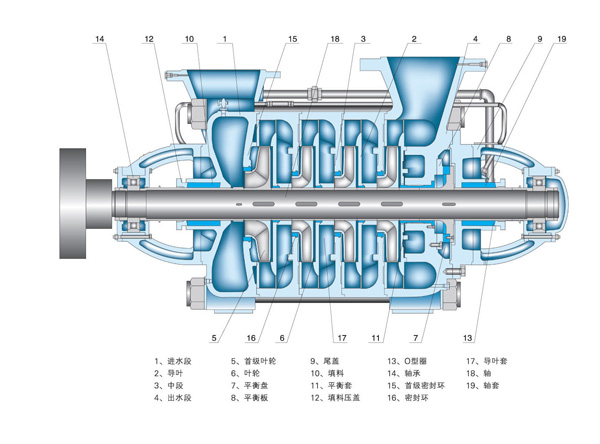

     D、DG、MD、DF、DY型泵主要由固定部分、转子部分、轴承和轴封四大部分组成。

     1.定子部分:主要由进水段、中段、出水段和导叶等组成,用穿杠将各段拉紧,构成工作室。D型泵进口为水平方向,出口垂直向上;DG型泵进、出口均垂直向上;MD、 DF、DY型泵出口垂直向上,进口一般为水平方向,根据需要也可生产进出口垂直向上方向。

     2.转子部分:主要由轴、叶轮、平衡盘和轴套等组成。轴将动力传递给叶轮使其工作;平衡盘用来平衡轴向力;轴上装有可更换的轴套以保护轴。

     3.轴承部分:主要由轴承体、轴承和轴承压盖等组成。除85-67、155-67、600-60型泵采用滑动轴承、稀油润滑外,其余型泵均采用滚动轴承、润滑脂润滑。85-67、155-67也可采用滚动轴承结构。

     4.轴封:一般采用软填料密封,主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。密封腔内通有一定压力的水,起水封、水冷和润滑的作用。D型泵水封水一般来源于泵内的高压水,DG、MD、DF、DY型泵来源于泵内的压力水或外部供水。DG、MD、DF、DY型泵较多采用机械密封。

     传动:泵通过弹性联轴器由原动机直接驱动。从原动机端看,泵为顺时针方向旋转。



零件名称

D

MD

DGDY

DF

进 水 段

HT250

QT500-7

HT250ZG230-450

铸不锈钢



HT250

QT500-7

HT250ZG230-450

铸不锈钢

出 水 段

HT250

QT500-7

HT250ZG230-450

铸不锈钢



HT250

QT500-7

HT250ZG230-450

铸不锈钢



HT250

QT500-7

HT250ZG230-450

铸不锈钢

45

45

45

不锈钢

平 衡 盘

ZQA19-4

QT500-7

ZQA19-4

铸不锈钢
