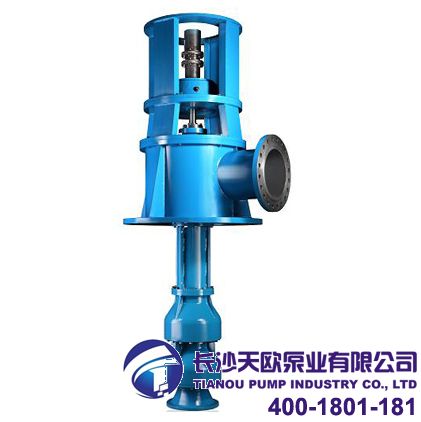

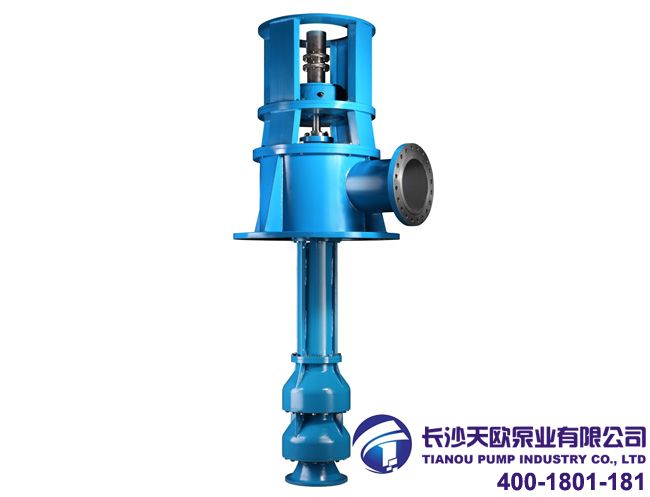

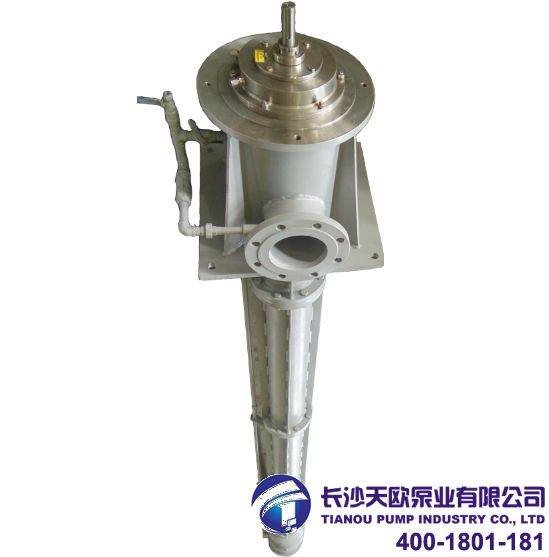

长沙水泵厂天欧泵业高效节能产品TPL立式长轴泵概述
TPL型立式长轴泵是在吸收了国内外立式长轴泵设计和制造先进经验,并结合国内市场需求研制的先进成熟的系列产品。输送清水和含一定固体颗粒(如铁屑、砂粒、煤粉等)的污水、具腐蚀性工业废水、海水;输送液体温度不超过80℃。广泛用于原生水处理厂,污水处理厂,冶金钢铁行业(特别是该行业漩流池输送氧化铁皮水)、电厂、矿山、市政工程及农田水利工程。
型号意义
150TPL3-90A-L
150 —— 泵出口直径为150mm
TPL —— 长沙天欧立式长轴泵
3 —— 叶轮级数为3(级数为1时略)
90 —— 未切割时设计点扬程为90m
A —— 叶轮外径切割代号
L —— 液下深度m(L≤18m)
性能范围(设计点)
流量:60~8400m3/h
扬程:12.5~94.5m

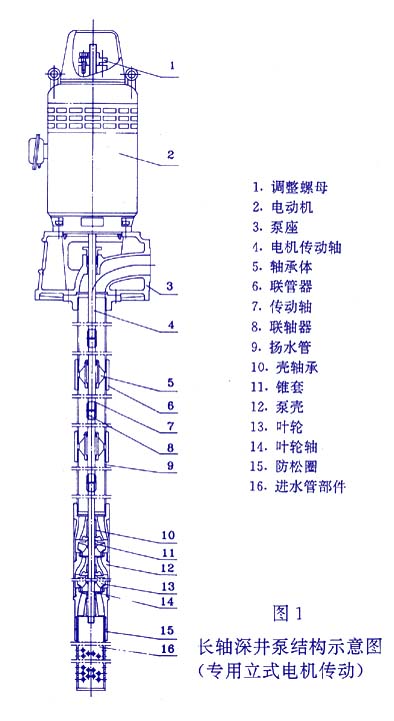

结构特点
TPL型立式长轴泵入口垂直向下,出口水平,单基础安装,泵和电机直联;从电机端俯视,泵为逆时针方向旋转,主要特点有:
1、用水力设计软件优化设计,性能优越,并充分考虑了叶轮及导叶的抗磨蚀性,使叶轮等易损件寿命大大提高;产品运行平稳、安全可靠、高效节能。
2、水泵进口装有滤网,开孔大小适当,既有效地防止大颗粒杂质进入泵内损坏水泵,同时又最大限度地减少了进口损失,提高了水泵效率。
3、叶轮采用平衡孔平衡轴向力,叶轮前后盖板均设有可更换的密封环,保护叶轮及泵体。
4、泵中间轴、扬水管和护管为多节,中间接轴采用套筒联轴技术。扬水管数量可根据用户需要增减,适应不同的液下深度。叶轮、导叶体为多级,适应不同的扬程要求。
5、水泵扬水管由法兰连接,中间有导轴承。水泵导轴承采用加强型填充聚四氟乙烯或加拿大赛龙轴承,也可采用丁腈橡胶(用于介质温度高于55℃)。轴由护管保护,输送污水时,导轴承须外接冷却润滑水。
6、泵的残余轴向力和转子部件的重量由电机座内的推力轴承承受或带推力轴承的电机承受。推力轴承用稀油润滑,并外接水进行冷却。推力轴承可埋设温控元件。
7、泵的轴封为填料密封,轴封及导轴承处装有可更换的轴套,以保护轴,叶轮的轴向位置由轴承部件上端或泵联轴器内的调整螺母来调整,十分方便。
8、水泵可配备控制柜,它具有根据液位自动启停和过载报警及实时远程监控等多种功能,可实现多泵联网远程集中控制。口径大于500mm的泵设有自动排气系统。
材料
输送介质
材料类别
零件名称
|
清水
|
污水
|
海水
|
Ⅰ
|
Ⅱ
|
Ⅲ
|
Ⅳ
|
喇叭口
|
HT250
|
HT250
|
HT250Ni2Cr
|
ZG00Cr17Ni14Mo2
|
叶 轮
|
HT250
|
ZG1Cr13Ni1或
ZG1Cr18Ni9
|
ZG00Cr17Ni14Mo2
|
ZG00Cr17Ni14Mo2
|
导叶体
|
HT250
|
QT500-7
|
HT250Ni2Cr
|
ZG00Cr17Ni14Mo2
|
扬水管
|
Q235-A
|
Q235-A
|
HT250Ni2Cr
|
ZG00Cr17Ni14Mo2
|
出水弯管
|
Q235-A
|
Q235-A
|
HT250Ni2Cr
|
ZG00Cr17Ni14Mo2
|
护 管
|
Q235-A
|
Q235-A
|
1Cr18Ni9
|
00Cr17Ni14Mo2
|
轴
|
45或2Cr13
|
45或2Cr13
|
1Cr18Ni9
|
1Cr18Ni9
|
轴 套
|
2Cr13
|
2Cr13
|
1Cr17Ni2
|
1Cr17Ni2
|
导轴承
|
填充聚四氟乙烯或赛龙
|
导轴承体
|
HT250
|
HT250
|
HT250Ni2Cr
|
ZG00Cr17Ni14Mo2
|
密封环
|
HT250
|
2Cr13
|
HT250Ni2Cr
|
ZG00Cr17Ni14Mo2
|
套筒联轴器
|
45或2Cr13
|
45或2Cr13
|
1Cr17Ni2
|
1Cr17Ni2
|
联轴器
|
HT250
|
HT250
|
HT250
|
HT250
|
电机座
|
Q235-A
|
Q235-A
|
Q235-A
|
Q235-A
|
