长沙水泵厂天鹅天欧工业泵关于泵的布置方式详解

1. 露天布置

一般将泵集中布置在管廊下方或侧面，也可以布置在被抽吸设备附近， 主要优点是通风良好，操作和堆修方便。若泵布置在管廊下方时，泵出口中心线应对齐，距管廊柱中心线0.6m。

2.  半露天布置

半露天布置的泵适用于多雨地区， 一般在管廊下方布置泵，在管道上部设顶棚。或将泵布置在框架的下层地面上，以框架平台作为顶棚。根据泵的布置要求，将泵布置成单排、双排或多排。

3. 室内布置

室内布置的泵适用于寒冷或多风沙地区，以及工艺有特殊要求的场合。

1. 对于露天或半露天布置的泵，一般使泵与原动机的轴线与管廊轴线垂直。

2. 对于室内布置的泵，当其输送液体温度高于自燃点或输送液体为液态烃时，应与其他泵分别布置在各自的房间内，并用防火墙隔开。

泵布置在室内时，一般不考虑机动检修车辆的通行要求。泵端或泵侧与墙之间的净距不宜小于1.2~1.5m，两排泵之间净距不应小于2m。

3. 设备布置图上的定位尺寸，以泵机组的轴线和出口法兰的中心线为基准。设备的标高统一以泵底座的下表面(即泵基础的顶面)标高来表示。注意:各工程公司系统专业计算 NPSH_a时是以泵基础的顶面为准，不是泵的进口中心线标高。而泵厂的NPSH_r是以泵的进口中心线为准，两者相差泵的中心高。

4. 泵群要排列整齐，推荐以泵的出口中心线取齐。

5. 电气专业与工艺或布置专业应及时协调，在可能时，泵的电机部分应尽可能不在防爆区内，以节省投资。

6. 泵应尽可能靠近供液设备，防止NPSH_a较小。

7. 蒸汽往复泵的动力侧和泵侧应留有抽出活塞和拉杆的位置。

8. 立式泵布置在管廊下方或框架下方时，其上方应留出泵体安装和检修所需的空间。

9. 各种离心泵维修检查所需空间见图1、图2和图3。管道布置时，泵的两侧至少要留出一侧做维修用。其他型式泵的维修检查所需空间见图4。

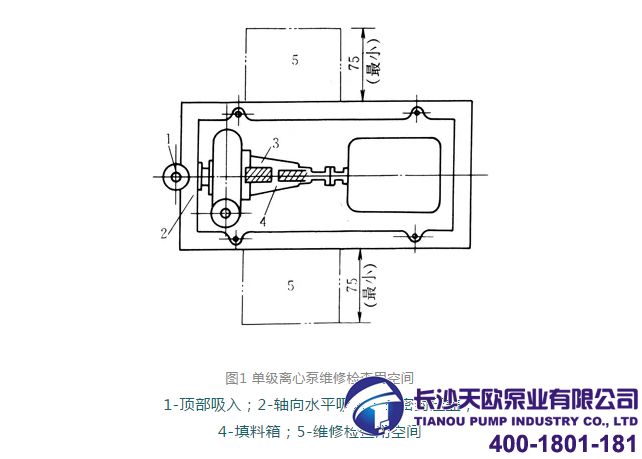

图1 单级离心泵维修检查用空间

1-顶部吸入；2-轴向水平吸入；3-密封压盖；

4-填料箱；5-维修检查用空间

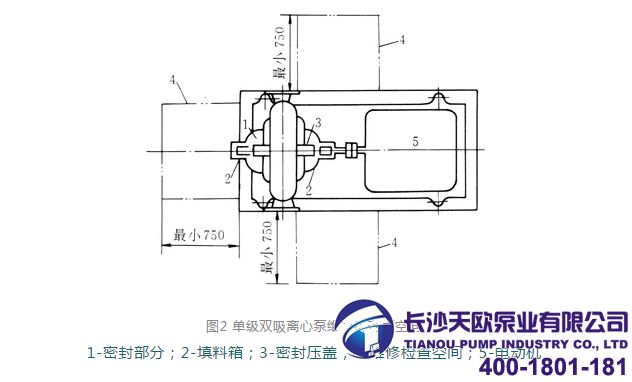

图2 单级双吸离心泵维修检查用空间

1-密封部分；2-填料箱；3-密封压盖；4-维修检查空间；5-电动机

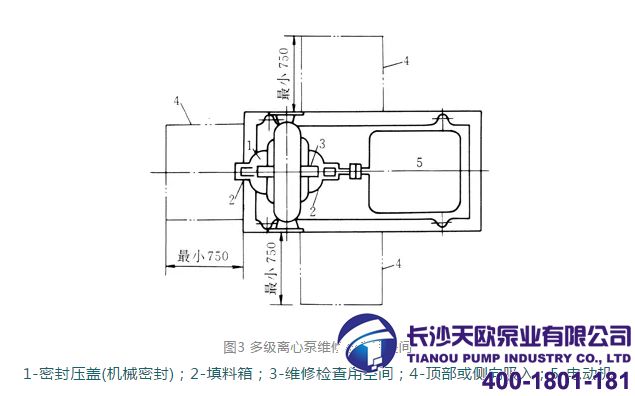

图3 多级离心泵维修检查用空间

1-密封压盖(机械密封)；2-填料箱；3-维修检查用空间；4-顶部或侧向吸入；5-电动机

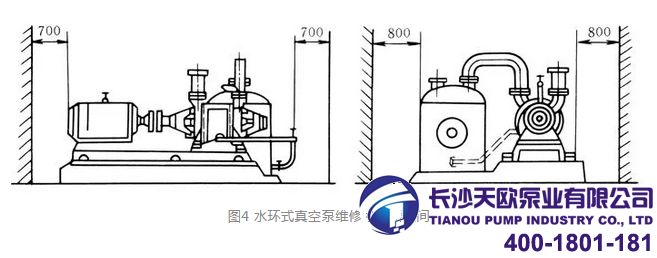

图4 水环式真空泵维修检查用空间

长沙天鹅天欧工业泵品牌服务承诺：

    产品在质量保证期内，对有缺陷的产品负责包修、包换、包退；所有质量问题投诉，24小时内作出答复。外派服务人员，做到故障不排除或未作出结论意见，不撤离现场。我厂所出厂的配件均为原装尺寸配件。我厂现生产的产品及配件与原有型号通用、通配，如出现安装尺寸及质量问题我们将无条件退换货，所有设备服务终身！（整机保修一年，易损件保修六个月）。

长沙天鹅天欧工业泵全国各区域售后部联系方式：

售后总部

湖南长沙    400-1801-181

（其他各区域售后联系方式，敬请来电索取）

两台泵之间的净距不宜小于700mm，泵前端操作通道宽度不应小于1000mm，对于多级泵，泵前端的检修通道宽度不应小于1800mm。一般泵的前端检修通道宽度不应小于1250mm，以便小型叉车通过。
