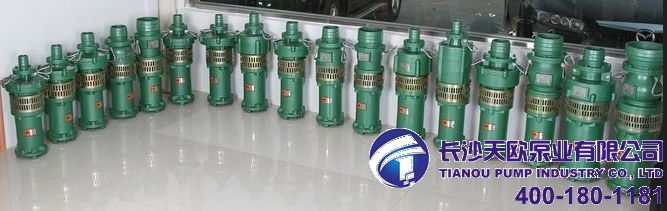

QY型中型潜水电泵





长沙水泵厂天欧泵业有限公司QY型中型潜水电泵,材质好,经久耐用 400-1801-181

一、产品概述

我厂是生产潜水电泵的专业厂家,具有多年的生产经验,拥有雄厚的技术开发力量,先进的制造技术和加工设备,完善的电脑自动控制检测手段和可靠的质量保证体系。通过ISO9001—2001国际质量体系认证,我厂生产潜水电泵畅销全国各省市、自治区。
1、特点
QY型大中型潜水电泵系充油式立式感应电机和不同材质的泵组成,上泵结构、泵和电机同轴直联。对于90米以上高扬程泵还配用减压逆止阀,确保电泵在停机时的安全。该系列潜水电泵采用电子计算机进行优化设计,性能优良,制造工艺精湛,其特点:水泵和电机一体,安全可靠,高效优良、装简单、移动较方便,是广大农村、工矿企业、城建、工程施工、高楼供水和自来水厂等给排水的理想设备,尤其适用于一般的矿山井下排水、城市高楼供水,城镇自来水公司取水和农村排灌,用户可根据使用条件选用合适的机型以及相应的控制保护柜或手动综合起动器等保护装置。
2、使用场所
QY型大中型潜水电泵以其优越的使用运行性能可广泛地应用于国民经济的许多领域。
(1)农业排灌;(2)井下提水,水塔送水,城镇自来水公司取水。(3)雨后排涝,洼地防汛;(4)城市高楼供水;(5)尤其适用于一般工矿企业和城建给排水。
3、使用条件
(1)输送清水和物理及化学性质类似清水的其它液体;
(2)水温不超过40℃;
(3)水质PH值在5.5—8.5范围内;
(4)电泵潜水深度在1至300米范围内,最深不超过350米;
(5)水中含砂量或不溶于水的固体不超过0.1%;
(6)如果水质不符合上述条件,用户可向本厂特别订货,可加装自冲洗装置以满足使用条件。

4、型号意义


三、结构原理简介
QY型大中型潜水电泵由电机、防爆电机、密封、水泵和控制等四部分组成,本泵和电机同轴直联,结构紧凑。结构形式和外形尺寸见图2。
1、电机部分
电机位于电泵的下部,为三相鼠笼型感应立式电机,电机内腔充满5号机械油,以利电机绕组散热、冷却和轴承润滑。电机为B级绝缘。底盖、油室进水节和出线盒采用铸铁制造,电机所用动力电缆为YZW型或性能相当的其它型号的电缆。
电机在结构方面有新创意,改掉传统的电机内腔下部设置橡胶扩涨件用来调节电机内腔压力的结构,采用控制电机定子腔注油量,在电机定子内腔上部留一定空腔用来调节电机内腔压力的结构,这种新结构比传统结构更安全可靠,电机接线板也采用本厂专利产品,比传统的接线板,更安全可靠。
2、密封部分
动密封位于电机轴伸处由进水节和上端盖组成的油室腔内,采用双端面非平衡结构机械密封结构,第一道密封磨块副采用硬质合金,第二道密封磨块副采用陶瓷,该机械密封具有而磨和耐高温等良好性能,使用寿命长,密封效果好。静密封位于电泵各零件止口配合处,采用“O”型耐油橡胶密封环。
3、水泵部分
各种不同规格电泵的水泵部分所用材料均为铸铁,若用户提出耐腐要求,泵部分可采用不锈钢或铸铁件涂敷防腐耐磨涂料,但需要在订货中注明,水泵部分位于电机上部,由叶轮、导叶和泵体组成,双级和多级泵每有增加叶轮、中间导叶中间泵体各一个,高扬程泵配有减压逆止阀,可减少停机时的水锤压力,避免电泵的损坏和事故。
4、控制部分
控制部分对电泵的电机部件起保护作用,我厂可为用户提供相应的起动控制保护柜,30KW以上电机在定子绕组端部装有过热保护开关,当电机温升过高时,开关会自动断路,当温升恢复正常后开关会自动复位。用户配置的控制装应对电泵过载、过热、缺相、过压和欠压起到保护作用。注:控制保护柜的启动方式为自耦降压起地动,用户可以选择用我厂的配套控制设备,也可以选用其它单位的控制设备,但须能够起到有效的保护作用。
四、装拆顺序
电泵的装配
电机装配顺序:定子(17)→ 底盖(21)→ 出线盒部装(24)(包括接线板装配)→ 转子(18)(包括轴承压装)→ 油室(15)→ 机械密封(13)→ 上端盖→ 油封(12)→ 甩水器(10)→ 进水节(9)→ 叶轮(8)→ 导叶(7)→ 中泵体(6)→ 钢套→ 密封圈…叶轮(8)→ 末级导叶(5)→ 螺母(27)等紧固件→出水泵体(4)→拉杆(25)→逆止阀(2)→管接头(1)→ 护网(11)→上油、试气。

注意定子室油位非常重要,油位过高油受热膨胀,易出出障,油位过低轴承润滑及定子冷却却不良,最合适位为图2中,电泵直立,B、C油孔处位置。
水泵装配顺序:对于单级泵在已装好的电机进水节上装泵盖(少数产品无泵盖)→轴套→叶轮(包括调整垫片)→出水泵体→管接头→吊环螺钉→滤网。
对于双级和多级泵,每增加一级,增加一个轴套、叶轮、导叶和中间泵体。
电泵的拆卸:
电泵的拆卸顺序装配顺序相反。
五、维护保养
1、电泵重新配后,转动部分应能灵活均匀,如果擦叶轮口环现象,须进行调整。
2、动密封装置是电泵的关键部件,它的好坏直接影响电机是否能正常运转,因此,对它要定期进行检查。
方法如下:
2.1 当电泵运行每200小时后,打开机械密封室油孔螺钉A,将润滑油注入干燥洁静的容器内,观察油中含水量。如果油中含有水,但不超过20毫升,只需要更换新的5号至10号机械油,如果含水量超过20毫升,还需要更换新的机械密封。
2.2 用1000伏兆欧表测量冷态下电机定子绕组绝缘电阻,,一般在20兆欧以上,最低不得少于5兆欧方可使用,如果每当测量发现绝缘电阻逐步下降或接近0时,则可能密封中磨块严重磨损而导致电机进水,此时需要更换新的机械密封,同时,电机需要烤潮,并更换新的冷却油(5号至10械油)。
2.3 如果机械密封室装有漏水控测器,只要有漏水报警信号,必须立即检查机械密封及机械油,并且检查定子腔机械油是否含水,做出正确处理后,电泵方可再投入使用。
2.4更换机械密封,必须由具有专业技术的人员精心完成,如果用户没有这方面的经验,请将电泵送到专业维修点去维修,以确保质量。
3 机械密封的油室应运转500小时左右打开检查油质,如油室内为油水混合物则可将油水混合物放出并立即加满50号至10号机械油,如油室全部是水,应更换机械密封,且将注油孔螺栓拧紧。
4 电泵不用时,应及时吊起放在干燥通风的室内保存,以防电机定子绕组受潮。
5 本电机的干燥方法和一般的电动机相似。
6 电机每年最少应维护保养一次,检查内部零件是否损坏,在装拆中“O”型密封圈必须更换,损坏或有缺陷的零部件必须更换,修理或装拆后的电泵,必须作0.2MPa的气压试验。试气压合格后,方可注入机械油。定子室友油注到B号油孔出油为止(电泵立式置于平整的地面上)。电机腔中的机械油不可太满以免电机运行发热,腔中压力过大导致故障。
试气压时,将气压试验跟(见图1)螺塞端套上Φ8封口橡皮圈一只旋入A号油孔内,嘴端套上橡皮管,橡皮管的另一端放入盛有水的容器内,并继续从A号油孔内,嘴端套上橡皮管,

橡皮管的另一端放入盛有水的容器内,并继续从A号油孔也打入0.2MPa气压静置3分钟,观看容器内有无汽泡冒出,如有气泡冒出,则说明机械密封第二道密封不好,应重新装配调整;如无气泡冒出,则说明第二道密封良好。在试气压时,千万注意不要将水滴到定子腔内,以免影响电机质量。
除子机械密封室作0.2MPa的气压试验外,定子腔和出线盒部装也需要作0.2MPa的气压试验。
